Matrice de Pastilles de Soudure et Micro-Shunts MECHANIC Magic Tag 3

Description

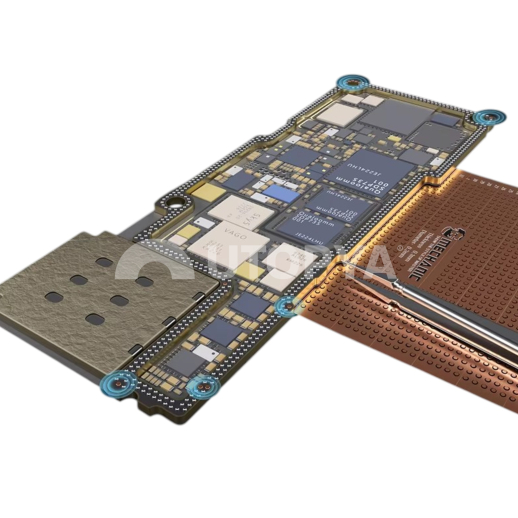

La matrice de pastilles de soudure MECHANIC Magic Tag 3 est un consommable de haute technologie indispensable pour les laboratoires professionnels spécialisés dans la réparation de cartes mères et la micro-soudure B2B. Lors du dessoudage de puces BGA complexes (CPU, puces Wi-Fi, circuits de charge ou mémoires NAND), une surchauffe ou une contrainte mécanique excessive arrache fréquemment les pastilles d'ancrage en cuivre (pads) du circuit imprimé. Ce kit de réparation direct résout ce problème critique en fournissant des structures conductrices de remplacement prêtes à poser, évitant ainsi la mise au rebut d'une carte mère client.

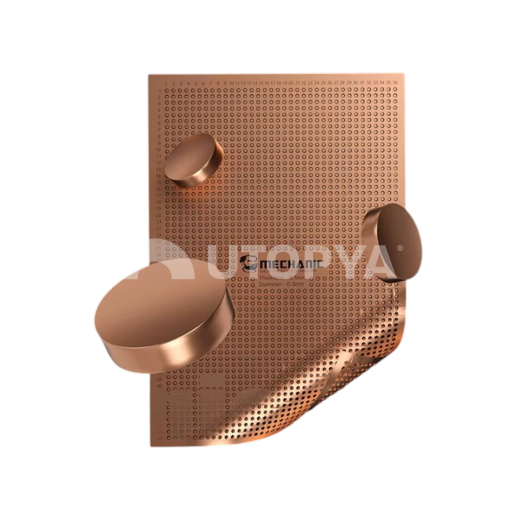

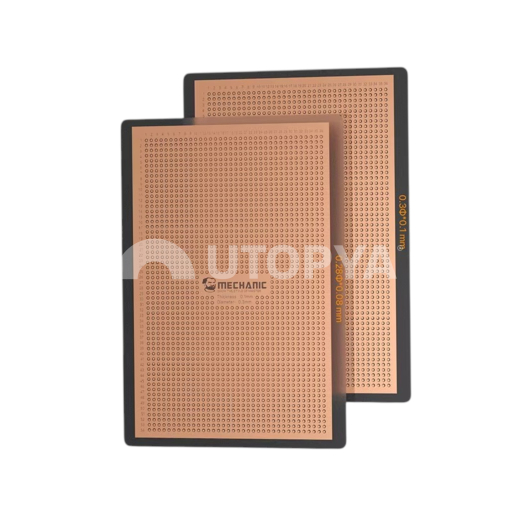

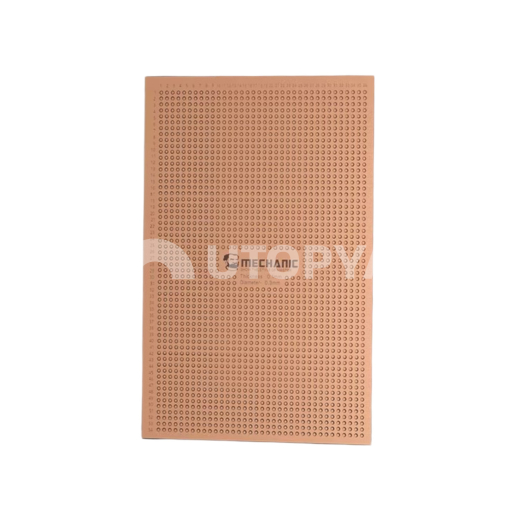

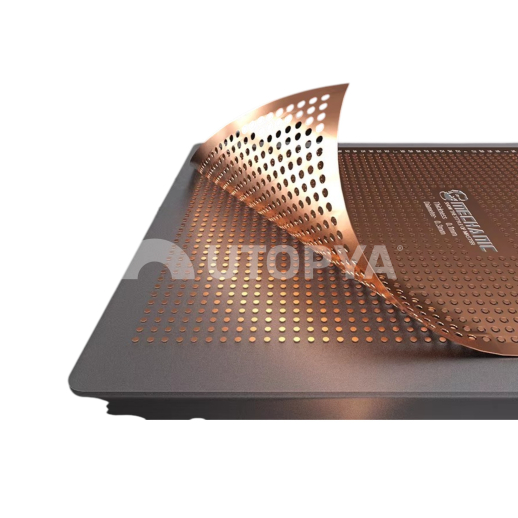

Usinée au laser de précision, la plaquette en cuivre haute pureté présente une épaisseur calibrée de seulement 0.08 mm avec des géométries de pistes descendant à 0.28 mm. Cette finesse structurelle garantit une intégration invisible sous les circuits intégrés, sans générer de surépaisseur qui fausserait le rebillage (reballing) de la puce. Les pastilles sont entièrement pré-étamées en usine pour offrir une excellente mouillabilité et une fusion instantanée avec l'étain d'apport, tout en assurant une conductivité électrique et thermique optimale, identique aux liaisons d'origine du constructeur.

Le Magic Tag 3 regroupe une immense variété de formes géométriques (points circulaires, carrés, rectangles de jonction, boucles d'angle et lignes de continuité télescopiques) pour pallier toutes les configurations de dommages sur les PCB. Son utilisation rationalise considérablement le temps d'intervention par rapport à la méthode traditionnelle du saut de fil (jumpers manuels), qui s'avère extrêmement chronophage et fragile sur les lignes de transmission de données à haute densité.

Caractéristiques techniques

• Référence constructeur : Magic Tag 3 (Solder Piece Series)
• Technologie / Matériau : Alliage de cuivre pur découpé au laser avec revêtement galvanique pré-étamé sans plomb
• Compatibilité : Universelle (Réparation de cartes mères d'iPhone, terminaux Android, platines logiques de tablettes et ordinateurs)
• Dimensions des éléments : Épaisseur constante : 0.08 mm / Largeur minimale des lignes de shunt : 0.28 mm
• Poids : Non spécifié (Plaquette ultra-légère de grade micro-électronique)
• Alimentation / Normes : Élément métallique passif / Conforme aux exigences RoHS de l'industrie électronique
• Diversité des empreintes : Multiples géométries intégrées (circulaires, d'angle, linéaires et carrées)

Conseil d'Atelier & Usage

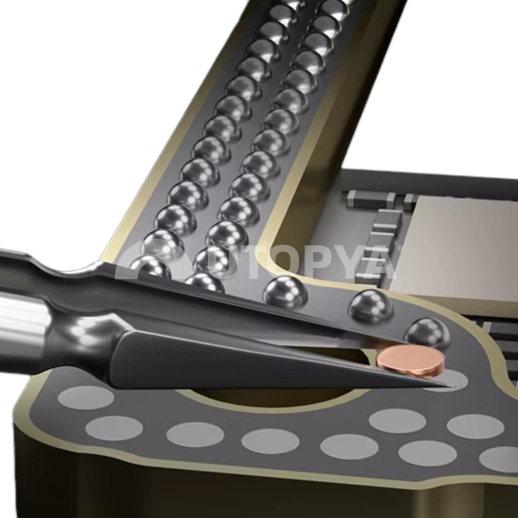

Pour implanter une micro-pastille du Magic Tag 3 avec succès, commencez par gratter délicatement la résine de la piste endommagée au scalpel pour mettre le cuivre à nu, puis appliquez une infime quantité de flux. Sectionnez la pastille idoine de la plaquette à l'aide d'une lame neuve sous microscope. Positionnez l'élément et réalisez une micro-soudure de liaison à l'étain. Étape de sécurisation cruciale : Appliquez immédiatement une fine couche de vernis de masquage UV (Green Oil) sur la zone de transition de la piste, puis polymérisez à l'aide d'une lampe UV pendant 30 secondes. Ce traitement est impératif pour isoler et immobiliser mécaniquement la nouvelle pastille afin qu'elle ne se déplace pas lors du soudage final de la puce à l'air chaud.
